Hutchinson controlla l’intera filiera produttiva all’interno dei suoi stabilimenti: ogni anno sviluppa, produce e certifica più di 100 tipi di mescole formulate per soddisfare i capitolati e le normative più severe dell’industria. Pioniera nel campo delle tenute. Nel 1948 introduce in Europa l’anello R che in seguito sarà conosciuto con il termine comune di O-ring: la tenuta più semplice e usata al mondo.

Le guarnizioni gonfiabili, in elastomero, costituiscono una semplice soluzione per assicurare una tenuta ermetica in presenza di elementi mobili e/o giochi variabili. Compensano le irregolarità di costruzione e le deformazioni subite dalle superfici di tenuta e costituiscono una soluzione pratica per risolvere i problemi di serraggio dei componenti, di bloccaggio o di movimentazione di dispositivi. Sotto l’azione di un fluido motore (generalmente aria compressa) la guarnizione si attiva passando dalla posizione di riposo a quella di lavoro. Una volta liberata la pressione del fluido il materiale è in grado di riprendere la posizione iniziale in virtù delle proprietà di memoria dell’elastomero. La pressione interna del fluido, che permette il contatto nella zona di tenuta, deve essere sempre superiore alla pressione esterna da contenere (da + 0,2 a + 1 bar, a seconda del tipo di profilo).

I profili a catalogo, relativi alle guarnizioni gonfiabili, sono stati classificati in base alla forma, in 4 famiglie:
• Guarnizioni a sviluppo tipo D
• Guarnizioni a sviluppo e pattino tipo P
• Guarnizioni tipo H
• Guarnizioni a estensione tipo E

Dati tecnici

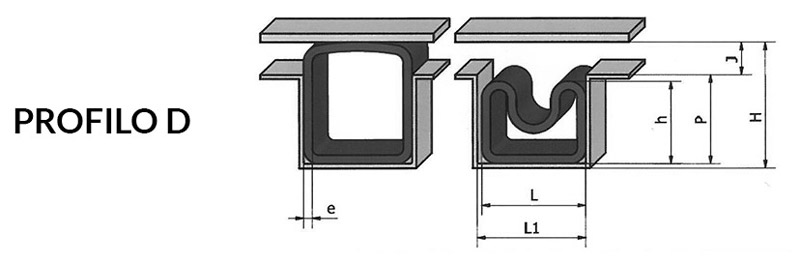

Disegno tecnico guarnizioni gonfiabili - Profilo d
wdt_ID Ref L h e H L1 P J bar
1 0-289 16 12,5 2 15 L+0,5/ 0 13 2 4,5
2 0-290 16 14 1,8 18,5 L+0,5/ 0 14,5 4 4,5
3 0-111 16 14,5 1,5 25 L+0,5/ 0 16 9 0,5
4 0-115/3 18 16,5 2 22 L+0,5/ 0 17 5 3
5 0-115 18 15,5 2 25 L+0,5/ 0 17 8 0,75
6 0-254 24 20 3 25 L+0,5/ 0 21 4 3,5
7 0-217 24 20 2 30 L+0,5/ 0 22 8 1
8 0-216/3 34 25 3 33 L+1/ 0 26,5 6,5 3
9 0-216 34 25 3 38 L+1/ 0 27 11 1
10 0-281 50 35 4,5 55 L+1,5/ 0 37 17,5 1,5

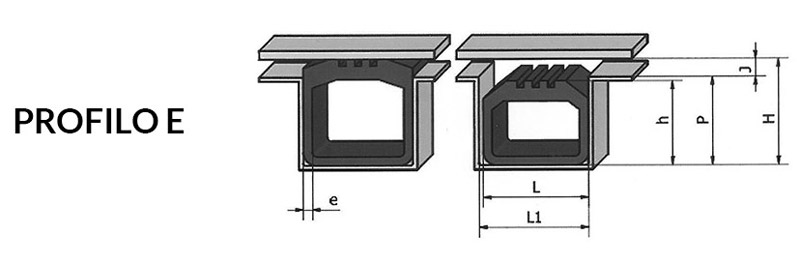

Disegno tecnico guarnizioni gonfiabili - Profilo e
wdt_ID Ref L h e H L1 P J bar
1 0-332 16 12 3 15 L+0,5/ 0 12,5 3,5 5
2 0-330 21 24 4 28 L+0,5/ 0 25 3 5
3 0-340 30 16 3 24 L+1/ 0 16,5 7,5 5
4 0-324 35 26 5 33 L+1/ 0 27 6 5
5 0-248 40 26 3 34 L+1/ 0 27 7 5
6 0-353 50 45 6 55 L+1/ 0 46 9 5

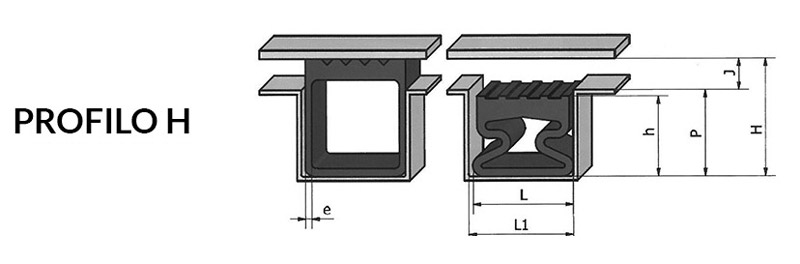

Disegno tecnico guarnizioni gonfiabili - Profilo h
wdt_ID Ref L h e H L1 P J bar
1 0-358 16 14,5 1,8 21 L+0,5/ 0 15 6 8
2 0-430 24 20 2 30 L+0,5/ 1 21 9 8
3 0-431 34 25 2,5 39 L+1/ 0 26 13 8

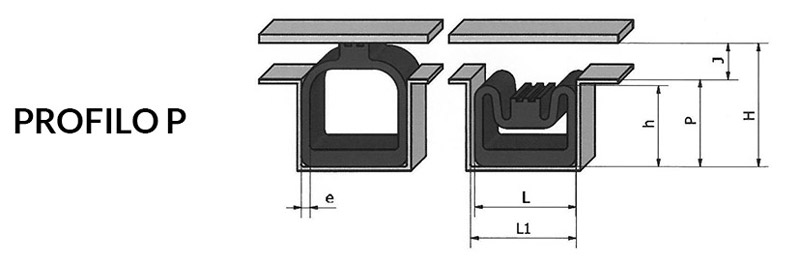

Disegno tecnico guarnizioni gonfiabili - Profilo p
wdt_ID Ref L h e H L1 P J bar
1 0-432 16 14,5 1,3 25 L+0,5/ 0 15 10 1
2 0-433 24 20 2 36 L+0,5/ 0 21 15 1
3 0-434 34 25 2,6 43 L+0,5/ 0 26 17 1
Approfondimento

La micro marcatura
per una completa
tracciabilità degli O-Ring

Dalmar lancia un servizio progettato da Hutchinson per aiutare i clienti nel processo di identificazione e sostituzione delle guarnizioni.
