Guarnizioni Bonded Seals

Dalmar ha scelto Hutchinson perché…

Hutchinson controlla l’intera filiera produttiva all’interno dei suoi stabilimenti: ogni anno sviluppa, produce e certifica più di 100 tipi di mescole formulate per soddisfare i capitolati e le normative più severe dell’industria. Pioniera nel campo delle tenute. Nel 1948 introduce in Europa l’anello R che in seguito sarà conosciuto con il termine comune di O-ring: la tenuta più semplice e usata al mondo.

La rondella BS, Bonded Seals, è costituita da un anello metallico a sezione quadrata al cui interno è vulcanizzato un anello in elastomero a sezione trapezoidale.
La rondella BS è particolarmente indicata per garantire la tenuta, sotto le teste delle viti e dei bulloni, nei raccordi di tubature (alta e bassa pressione).
Rispetto ad altre rondelle di tenuta presenta il vantaggio di poter essere smontata e riutilizzata.

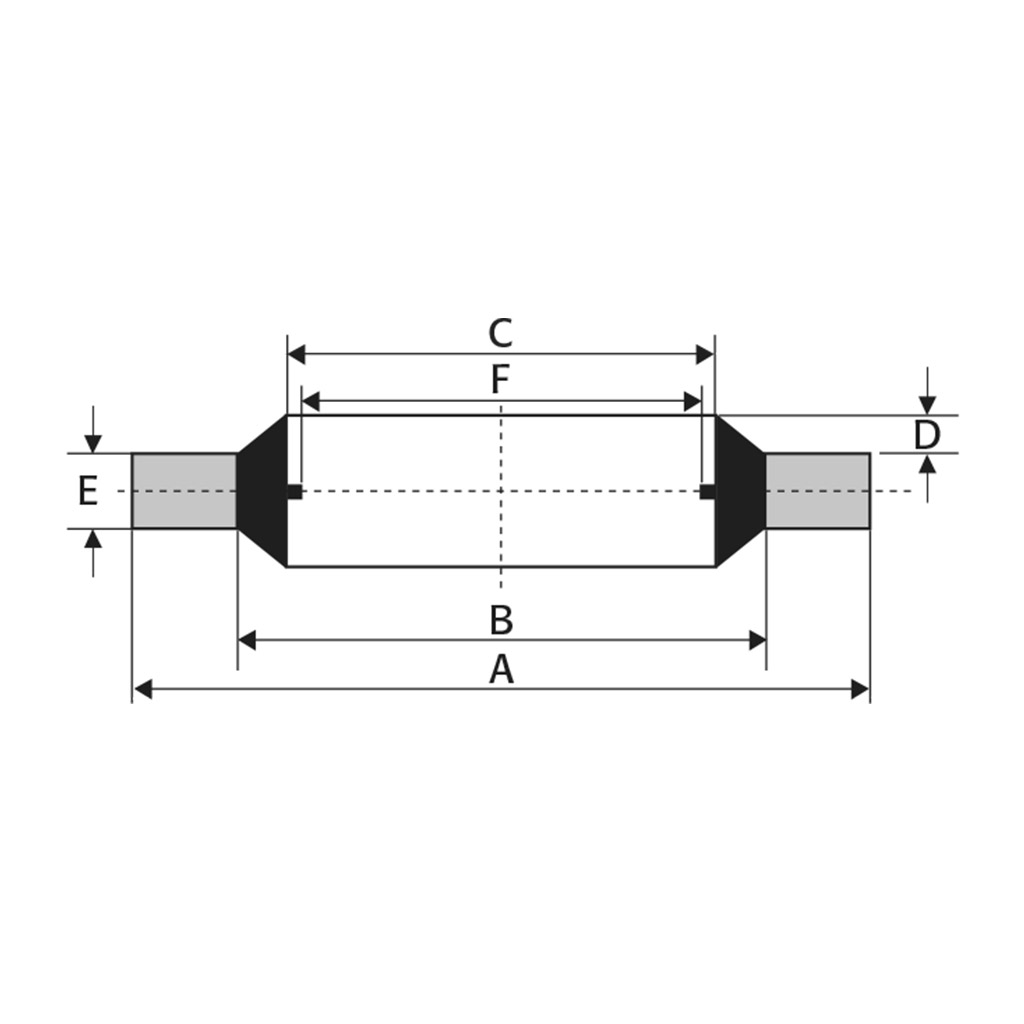

Dati tecnici

TIPO C
wdt_ID CODICE TIPO RIF . RIF . J BSP BOLT A B C D E F
1 205112 IM 001 AS2,55 6BA 6,35 4,09 3,05 0,2 / 0,45 1,22
2 205114 IM 002 AS3,5 4BA 7,26 5,26 4,12 0,2 / 0,45 1,22
3 205115 IM 003 AS4,6 2BA 8,38 6,35 5,21 0,2 / 0,45 1,22
4 205116 IM 004 A 6,2 1/4 13,21 8,00 6,86 0,2 / 0,45 1,22 4,70
5 205126 IM 005 A 6,38 1/4 13,34 9,53 6,99 0,2 / 0,45 1,22 4,70
6 205118 IM 006 AS 7,7 5/16 13,34 9,53 8,31 0,2 / 0,45 1,22 6,10
7 205119 IM 007 A 8,2 5/16 14,22 10,04 8,64 0,2 / 0,45 1,22 6,10
8 206923 IM 020 B 9,52 1/8 3/8 15,88 11,84 10,37 0,25 / 0,51 2,00 8,56
9 206125 IM 008 B 10,16 0,4 18,36 12,45 11,26 0,25 / 0,51 2,03 8,56
10 206126 IM 009 B 10,8 7/16 19,05 13,08 11,69 0,25 / 0,51 2,03 8,80
11 206929 IM 021 B 12,7 1/4 1/2 20,57 15,21 13,74 0,25 / 0,51 2,00 11,45
12 206132 IM 010 BS14,16 9/16 22,23 16,39 14,86 0,25 / 0,51 2,03 11,58
13 206147 IM 022 B15,1 0.6 22,23 17,30 15,83 0,25 / 0,51 2,03 12,10
14 206133 IM 011 BS15,86 5/8 25,40 18,75 16,51 0,25 / 0,51 2,03 12,90
15 206936 IM 023 B17,06 3/8 23,80 18,75 17,28 0,25 / 0,51 2,00 14,96
16 207117 IM 012 CS17,5 11/16 25,40 19,69 18,16 0,25 / 0,51 2,50 14,50
17 207119 IM 024 CS19 3/4 26,92 21,21 19,69 0,25 / 0,51 2,50 15,80
18 207121 IM 025 C20,63 1/2 13/16 28,58 23,01 21,54 0,25 / 0,51 2,50 18,64
19 207921 IM 9025 1/2 13/16 28,58 23,01 21,54 0,25 / 0,51 2,00 18,64
20 207136 IM 026 C22,75 5/8 7/8 31,75 24,97 23,49 0,25 / 0,51 2,50 20,60
21 207125 IM 013 15/16 33,27 26,04 24,26 0,25 / 0,51 2,50 20,20
22 207135 IM 027 C26,32 3/4 1 34,93 28,53 27,05 0,25 / 0,51 2,50 24,13
23 207935 IM 9027 3/4 1 34,93 28,53 27,05 0,25 / 0,51 2,00 24,13
24 2071A8 IM 028 1-1/16 38,61 30,61 27,82 0,25 / 0,51 2,50 22,90
25 208105 IM 014 C28,7 1-1/8 36,58 30,86 29,33 0,25 / 0,51 2,50 23,90
26 IM 031 1 1-5/16 42,80 36,88 33,89 0,25 / 0,51 2,50 30,30
27 208118 IM 029 C30,1 7/8 1-3/16 38,10 32,29 30,81 0,25 / 0,51 2,50 27,89
28 208117 IM 015 C31,94 1-1/4 41,40 35,69 32,64 0,25 / 0,51 3,38 27,10
29 208119 IM 030 C33,16 1 1-5/16 42,80 36,88 33,89 0,25 / 0,51 3,38 30,30
30 208919 IM 9030 1 1-5/16 42,80 36,88 33,89 0,25 / 0,51 2,50 30,30
31 208208 IM 016 1-3/8 44,45 38,99 35,94 0,25 / 0,51 3,38 29,50
32 2082A3 IM 017 1-1/2 47,75 42,04 38,96 0,25 / 0,51 3,38 32,70
33 208112 IM 032 D41,3 1-1/4 1-5/8 52,38 45,93 42,93 0,25 / 0,51 3,38 38,96
34 208912 IM 9032 1-1/4 1-5/8 52,38 45,93 42,93 0,25 / 0,51 2,50 38,96
35 208229 IM 018 1-3/4 57,15 48,39 45,34 0,25 / 0,51 3,38 37,90
36 208120 IM 033 D47,4 1-1/2 1-7/8 58,60 51,39 48,44 0,25 / 0,51 3,38 44,86
37 208920 IM 9033 1-1/2 1-7/8 58,60 51,39 48,44 0,25 / 0,51 2,50 44,86
38 2082A4 IM 019 2 63,50 54,74 51,69 0,25 / 0,51 3,38 43,60
39 208121 IM 034 D53,86 1-3/4 2-1/8 69,85 58,30 54,89 0,25 / 0,51 3,38 50,80
40 208116 IM 036 D59,45 2 73,03 63,63 60,58 0,25 / 0,51 3,38 56.67
41 208916 IM 9036 2 73,03 63,63 60,58 0,25 / 0,51 2,50 56.67
42 IM 037_ 2-1/2 77,72 67,44 64,39 0,25 / 0,51 3,38 55,40
43 2082A5 IM 038 2-1/4 79,50 69,98 66,68 0,25 / 0,51 3,38 62,80
44 2082A1 IM 039 2-1/2 90,17 79,38 76,08 0,25 / 0,51 3,38 72,20
45 2081A6 IM 079 3 101,47 92,84 89,09 0,25 / 0,51 3,38 85,00
46 205113 FM 301 A3 7,50 5,00 3,60 0,30 1,00
47 205122 FM 302 A4 9,00 6,00 4,60 0,30 1,00 3,40
48 205111 FM 303 A5 10,00 7,00 5,60 0,30 1,00 4,50
49 205120 FM 304 A6 11,00 8,00 6,60 0,30 1,00 4,70
50 205117 FM 306 A6,4 11,40 8,40 7,00 0,30 1,00 4,70
51 205121 FM 307 A8 13,00 10,00 8,60 0,30 1,00 6,40
52 206124 FM 310 B10 17,00 12,10 10,70 0,30 1,50 8,56
53 206127 FM 312 B11 18,10 13,20 11,80 0,30 1,50 9,80
54 206128 FM 313 B12 19,00 14,10 12,70 0,30 1,50 9,73
55 206130 FM 315 B13,1 20,10 15,20 13,80 0,40 1,50 10,80
56 206131 FM 316 B14 21,00 16,10 14,70 0,30 1,50 11,38
57 206134 FM 317 B16 23,00 18,10 16,70 0,30 1,50 13,41
58 206135 FM 318 B16,6 23,70 18,80 17,40 0,40 1,50 13,08
59 207118 FM 320 C18 27,00 20,40 18,70 0,30 2,00 14,76
60 207120 FM 321 C20 29,00 22,40 20,70 0,30 2,00 16,76
61 207122 FM 323 C21 30,00 23,40 21,70 0,40 2,00 17,80
62 207123 FM 324 C22 31,00 24,40 22,70 0,40 2,00 18,74
63 207124 FM 325 C23 32,00 25,40 23,70 0,40 2,00 19,30
64 207126 FM 326 C24 33,00 26,40 24,70 0,40 2,00 20,11
65 207127 FM 327 C26,4 35,30 28,70 27,00 0,40 2,00 22,30
66 207128 FM 328 C27 36,00 29,40 27,70 0,40 2,00 23,30
67 208103 FM 329 C28 36,00 30,30 28,60 0,40 2,00 24,80
68 208106 FM 331 C30 39,00 32,40 30,70 0,40 2,00 25,70
69 208108 FM 332 C33 42,00 35,40 33,70 0,40 2,00 28,70
70 208110 FM 333 D36 48,00 39,60 37,00 0,40 2,50 31,10
71 208111 FM 334 D39 51,00 42,60 40,00 0,40 2,50 34,10
72 208113 FM 335 D42 54,00 45,60 43,00 0,40 2,50 36,50
73 208114 FM 336 D45 57,00 48,60 46,00 0,40 2,50 39,50
74 208115 FM 337 D48 60,00 51,60 49,00 0,40 2,50 41,90
75 GM 201 7,20 0,00 4,10 0,30 1,00
76 GM 202 7,00 5,40 4,50 0,30 1,00 3,40
77 2054A1 GM 203 9,00 6,80 5,70 0,30 1,00 4,50
78 2054A2 GM 204 10,00 7,40 5,70 0,30 1,00 4,50
79 2054A3 GM 205 9,20 7,20 6,20 0,30 1,00 4,70
80 2054A4 GM 206 10,00 8,00 6,70 0,30 1,00 4,70
81 2054A5 GM 207 11,00 8,20 6,70 0,30 1,00 4,70
82 2054A6 GM 210 10,20 8,60 7,30 0,30 1,00 5,77
83 2054A7 GM 212 13,00 10,00 8,70 0,30 1,00 6,40
84 2054A8 GM 213 14,00 10,40 8,70 0,30 1,00 6,40
85 2054A9 GM 215 13,30 10,50 9,30 0,30 1,00 6,90
86 2054A0 GM 216 15,88 12,00 10,35 6,40 2,00 8,56
87 206405 GM 217 16,00 12,40 10,70 6,40 1,50 8,05
88 2064A1 GM 218 18,00 12,40 10,70 6,40 1,50 8,05
89 2064A2 GM 219 16,30 12,70 11,40 6,40 1,50 9,80
90 2064A3 GM 221 19,10 13,50 11,80 6,40 1,50 9,80
91 2064A4 GM 222 18,00 14,30 12,70 6,40 1,50 9,73
92 2064A5 GM 223 20,00 14,40 12,70 6,40 1,50 9,73
93 2064A6 GM 225 22,00 15,40 13,70 6,40 1,50 10,80
94 2064A7 GM 226 18,70 15,70 14,00 6,40 1,50 11,30
95 2064A8 GM 227 22,00 16,40 14,70 6,40 1,50 11,38
96 2064A9 GM 229 24,00 18,40 16,70 6,40 1,50 13,41
97 2074A1 GM 230 24,00 19,20 17,40 6,40 1,50 13,08
98 2074A2 GM 231 24,70 20,10 18,00 6,40 1,50 13,60
99 2074A3 GM 232 26,00 20,40 18,70 6,40 1,50 14,76
100 2074A4 GM 233 28,00 22,50 20,70 6,40 1,50 16,76
101 2074A5 GM 234 28,70 23,30 21,50 6,40 2,50 17,80
102 207285 GM 236 30,00 24,40 22,70 6,40 2,00 18,74
103 2074A6 GM 238 32,00 26,40 24,70 6,40 2,00 20,11
104 2074A7 GM 239 35,00 28,40 26,70 6,40 2,00 22,30
105 2074A8 GM 240 36,00 29,00 27,20 6,40 2,00 23,30
106 2084A1 GM 242 39,00 33,00 31,00 6,40 2,00 25,70
107 2084A2 GM 243 42,00 35,80 33,70 6,40 2,00 28,70
108 2084A3 GM 244 43,00 36,40 34,30 6,40 2,00 28,70
109 2084A4 GM 245 46,00 38,80 36,70 6,40 2,00 31,10
110 2084A5 GM 246 51,00 41,90 40,00 6,40 2,50 34,10
111 2084A6 GM 247 53,00 44,40 42,70 6,40 3,00 36,50
112 2084A7 GM 248 59,00 50,80 48,70 6,40 3,00 41,90
113 2084A8 GM 250 64,50 56,40 53,30 6,40 3,00
114 2084A9 GM 254 101,35 92,10 89,09 6,40 3,25
115 CETOP 519 1/16 12,70 0,00 8,30 0,25 1,25
116 206321 CETOP 510 1/8 14,70 12,00 10,40 0,25 1,25
117 206314 CETOP 511 1/4 18,70 15,75 13,85 0,25 1,25
118 206315 CETOP 512 3/8 22,70 19,25 17,35 0,25 1,25
119 207259 CETOP 513 1/2 26,70 23,55 21,65 0,25 1,25
120 207258 CETOP 514 3/4 32,50 29,20 27,30 0,25 1,25
121 208197 CETOP 515 1 39,50 36,10 34,20 0,25 2,00
122 208198 CETOP 516 1-1/4 49,50 44,70 42,80 0,25 2,00
123 208199 CETOP 517 1-1/2 55,50 50,60 48,70 0,25 2,00
124 2081A6 CETOP 518 2 68,50 62,40 60,50 0,25 2,00
