Antivibranti / Supporti antivibranti conici per alti carichi

Antivibranti

Supporti antivibranti conici per alti carichi

Alti carichi (HL)

Antivibranti in gomma e metallo. I supporti antivibranti conici asolati presentano delle asole nella parte gommata per supportare cedimenti in senso assiale abbinati ad elevati cedimenti in senso radiale. Sono forniti completi di rondelle di trazione e compressione che limitano i movimenti in caso di urti. A richiesta possono essere forniti anche con alcuni scarichi nella parte in elastomero per permettere cedimenti superiori.

Caratteristiche

MATERIALE MESCOLA: disponibili diverse tipologie di gomma

MATERIALE STRUTTURA METALLICA: disponibili diverse tipologie di acciaio

DUREZZA GOMMA: 60 Sh – Altre durezze e dimensioni disponibili a richiesta

APPLICAZIONE: Applicazioni mobili e supporti cabina – motori, telai di mezzi off-road e movimento terra, ferroviari e sistemi di raffreddamento.

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

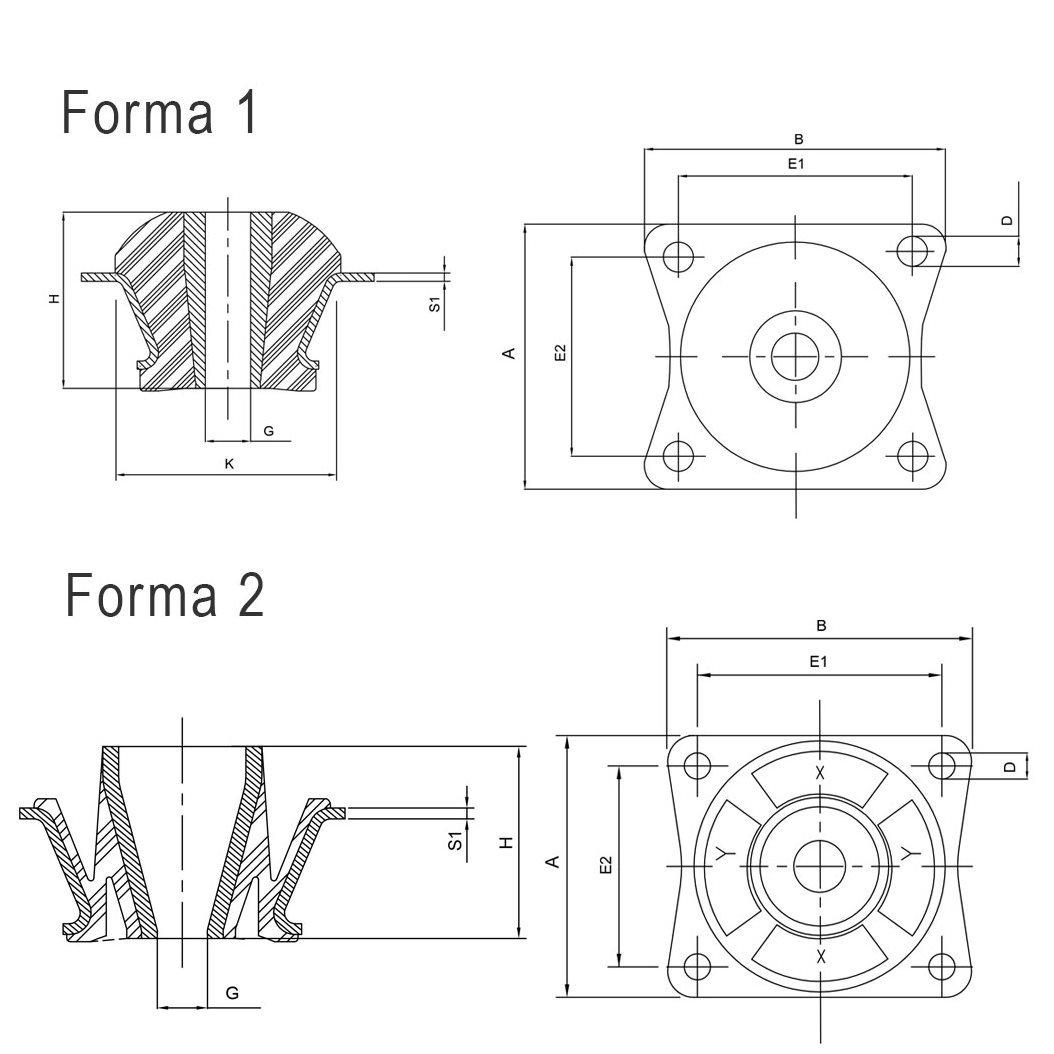

Dati tecnici

E E2
wdt_ID Forma CODICE ARTICOLO A B H G D E E2 K S1 Freccia (mm) DUREZZA (Sh) Carico max statico (daN)
25 1 539M2145NI 92 89 27,6 10,2 9 73 0 0 2 3,8 45 40
26 1 539M2160NI 92 89 27,6 10,2 9 73 0 0 2 3,8 60 70
27 1 539M2170NI 92 89 27,6 10,2 9 73 0 0 2 3,8 70 100
28 1 539M2645NI 92 105 56 16,3 10,5 83 70 75 4 8 45 300
29 1 539M2660NI 92 105 56 16,3 10,5 83 70 75 4 8 60 500
30 1 539M2670NI 92 105 56 16,3 10,5 83 70 75 4 8 70 750
31 1 539M7545NI 92 105 80 20,1 10,5 81 70 75 4 5 45 550
32 1 539M7560NI 92 105 80 20,1 10,5 81 70 75 4 5 60 1.150
33 1 539M7570NI 92 105 80 20,1 10,5 81 70 75 4 5 70 2.200
34 2 539M26AY45NI 92 105 56 16,3 10,5 83 70 75 4 5 45 125
35 2 539M26AY60NI 92 105 56 16,3 10,5 83 70 75 4 5 60 220
36 2 539M26AY70NI 92 105 56 16,3 10,5 83 70 75 4 5 70 280
37 2 539M26AX45NI 92 105 56 16,3 10,5 83 70 75 4 5 45 125
38 2 539M26AX60NI 92 105 56 16,3 10,5 83 70 75 4 5 60 220
39 2 539M26AX70NI 92 105 56 16,3 10,5 83 70 75 4 5 70 280
