Supporti antivibranti conici asolati

Asolati

I supporti antivibranti conici asolati presentano delle asole nella parte gommata per supportare cedimenti in senso assiale abbinati ad elevati cedimenti in senso radiale. Sono forniti completi di rondelle di trazione e compressione che limitano i movimenti in caso di urti. A richiesta possono essere forniti anche con alcuni scarichi nella parte in elastomero per permettere cedimenti superiori.

Caratteristiche

COSTRUZIONE: asole nella parte gommata per supportare cedimenti in senso assiale abbinati ad elevati cedimenti in senso radiale

MATERIALE MESCOLA: disponibili diverse tipologie di gomma

MATERIALE STRUTTURA METALLICA: disponibili diverse tipologie di acciaio

DUREZZA GOMMA: 60 Sh – Altre durezze e dimensioni disponibili a richiesta

APPLICAZIONE: Applicazioni mobili e supporti cabina – motori, telai di mezzi off-road e movimento terra, ferroviari e sistemi di raffreddamento.

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

Dati tecnici

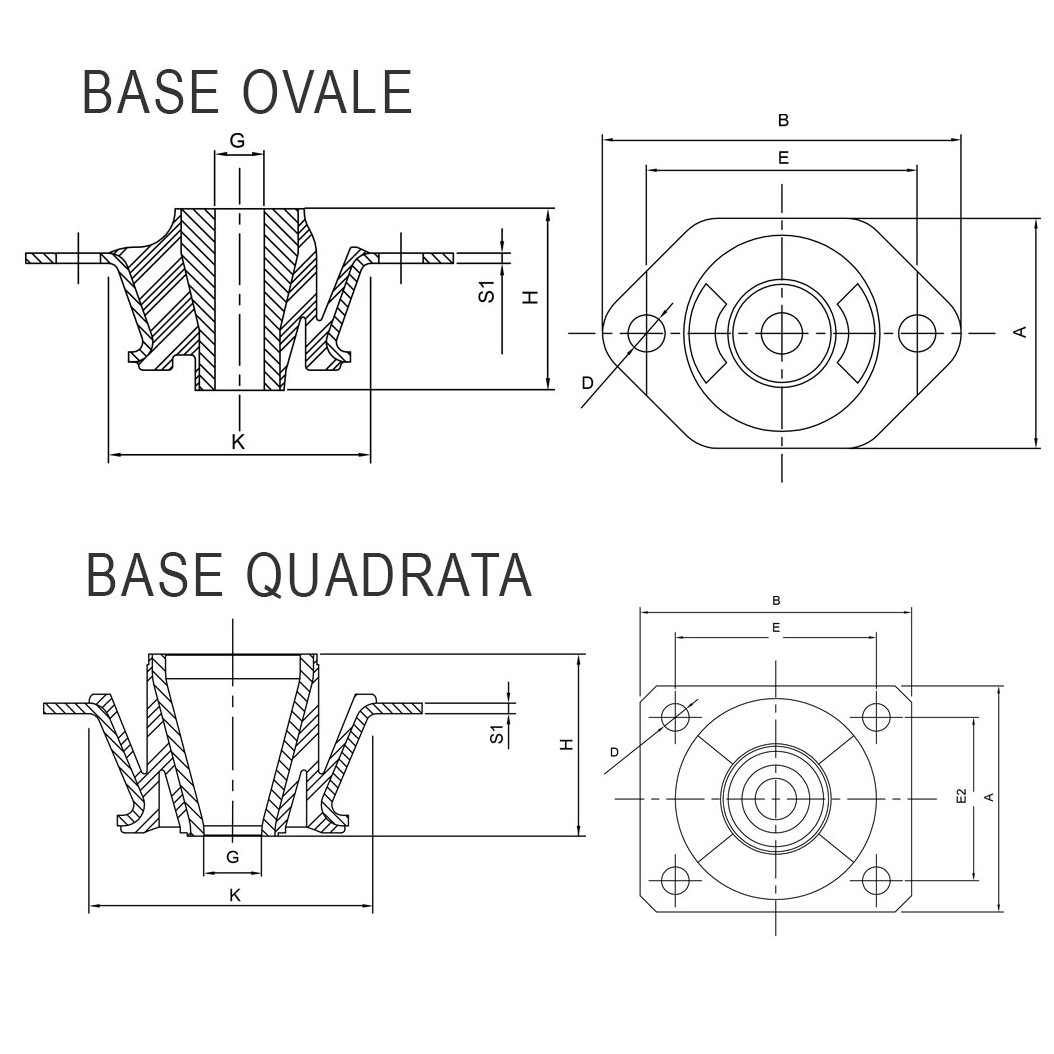

E E2
wdt_ID Forma CODICE ARTICOLO A B H G D E E2 K S1 Freccia (mm) DUREZZA (Sh) Carico max statico (daN)
25 OVALE 53921A45NI 50 84 26,5 8 6,5 64 0 46 2 3 45 30
26 OVALE 53921A60NI 50 84 26,5 8 6,5 64 0 46 2 3 60 50
27 OVALE 53921A70NI 50 84 26,5 8 6,5 64 0 46 2 3 70 80
28 OVALE 53925A45NI 68 106 45 12 11x14 80 0 57 2,5 3,5 45 60
29 OVALE 53925A60NI 68 106 45 12 11x14 80 0 57 2,5 3,5 60 115
30 OVALE 53925A70NI 68 106 45 12 11x14 80 0 57 2,5 3,5 70 185
31 QUADRATA 53926A45NI 90 107 53 16 11 80 65 80 4 3,5 45 95
32 QUADRATA 53926A60NI 90 107 53 16 11 80 65 80 4 3,5 60 170
33 QUADRATA 53926A70NI 90 107 53 16 11 80 65 80 4 3,5 70 280
