Utensili
Serie MD

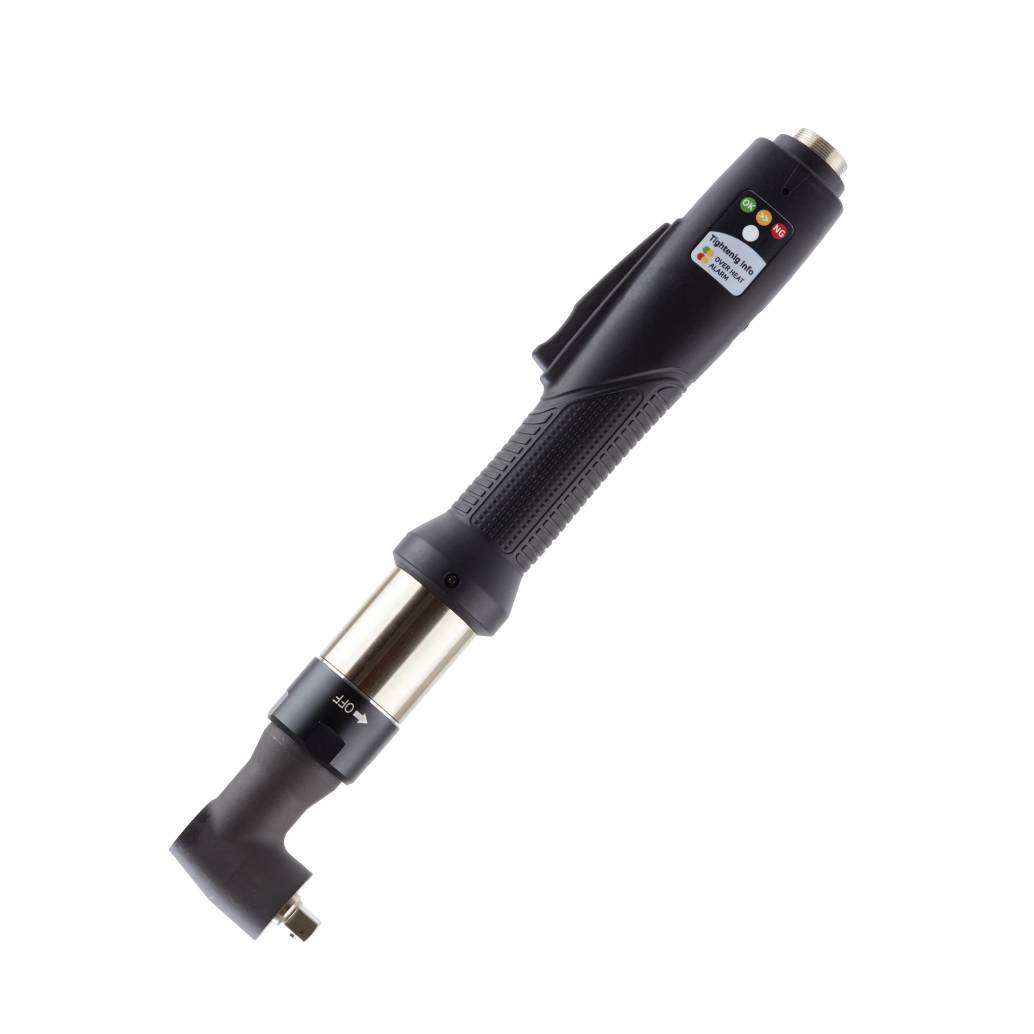

MDTH Avvitatori elettronici con trasduttore ed encoder ad angolo
Dal 1946, DOGA progetta soluzioni facili da integrare e utilizzare per una rapida implementazione in ottica di migliorare le prestazioni e l'agilità dei processi di produzione, ottimizzare l'ergonomia delle stazioni di lavoro e sviluppare la connettività degli strumenti e dei sistemi di produzione. Soluzioni decisamente orientate "Industria 4.0".
Tutti gli avvitatori della gamma MDTH integrano trasduttori di coppia e di angolo per garantire l’accuratezza del serraggio. La serie MDTH è una soluzione decisamente orientata all’Industria 5.0.
I modelli MDTH sono utensili ad angolo con avviamento a leva o pressione che permettono di coprire coppie di serraggioda fino a 57 Nm. Compatto ed ergonomico, l’avvitatore MDTH è progettato per operazioni di avvitamento ad alta velocità in punti difficilmente accessibili che richiedono precisione e tracciabilità delle coppie di serraggio.
In combinazione con la centralina MDTC-38 si beneficia di numerose funzioni per controllare il processo di avvitatura, combinando qualità e modularità.
Per un assemblaggio zero difetti, la serie MDTH può essere utilizzata in abbinamento ai sistemi di posizionamento DOGA.
Caratteristiche
- Utensili elettrici classe A
- Ripetibilità del 2% indipendentemente dall’elasticità del giunto
- Trasduttore di coppia integrato per una precisione di coppia di Classe A.
- Motore a corrente continua Maxxon senza manutenzione prodotto in Svizzera
- Impugnatura ergonomica
- Motore silenzioso
- Industria 5.0
- Tracciabilità delle coppie di serraggio tramite Ethernet
- Visualizzazione precisa delle curve
- Monitoraggio anti-errore
Prodotti correlati
| wdt_ID | MODELLO | RANGE DI COPPIA (Nm) | VELOCITÀ (giri/min) | ATTACCO INSERTO | PESO (g) | CENTRALINA DI CONTROLLO |
|---|---|---|---|---|---|---|
| 1 | MDTH2604-A | 0,2 - 1,4 | 150 - 1500 | esagono 1/4” | 895 | MDTC-38 |
| 2 | MDTH2611-A | 0,4 - 3,4 | 100 - 900 | esagono 1/4” | 915 | MDTC-38 |
| 3 | MDTH2616-A | 0,5 - 5 | 100 - 620 | esagono 1/4” | 915 | MDTC-38 |
| 4 | MDTH2628-A | 1,8 - 8 | 50 - 300 | esagono 1/4” | 920 | MDTC-38 |
| 5 | MDTH3204-A | 0,4 - 4,5 | 100 - 1800 | esagono 1/4” | 1270 | MDTC-38 |
| 6 | MDTH3206-A/L | 0,6 - 6,5 | 100 - 1250 | esagono 1/4” | 1335 | MDTC-38 |
| 7 | MDTH3206-Q/L 3/8 | 0,6 - 6,5 | 100 - 1250 | quadro 3/8" | 1335 | MDTC-38 |
| 8 | MDTH3211-A/L | 1,5 - 11,5 | 50 - 690 | esagono 1/4” | 1440 | MDTC-38 |
| 9 | MDTH3211-Q/L 3/8 | 1,5 - 11,5 | 50 - 690 | quadro 3/8" | 1440 | MDTC-38 |
| 10 | MDTH3216-A/L | 2 - 16 | 50 - 470 | esagono 1/4” | 1445 | MDTC-38 |
| 11 | MDTH3216-Q/L 3/8 | 2 - 16 | 50 - 470 | quadro 3/8" | 1445 | MDTC-38 |
| 12 | MDTH3220-Q/L 3/8 | 3 - 20 | 50 - 375 | quadro 3/8" | 1460 | MDTC-38 |
| 13 | MDTH3224-Q/L 3/8 | 4 - 24 | 50 - 310 | quadro 3/8" | 1465 | MDTC-38 |
| 14 | MDTH3236-Q/L 3/8 | 5 - 33 | 50 - 200 | quadro 3/8" | 1470 | MDTC-38 |
| 15 | MDTH3245-Q/L 3/8 | 6 - 40 | 50 - 160 | quadro 3/8" | 1545 | MDTC-38 |
| 16 | MDTH3264-Q/L 3/8 | 8 - 57 | 50 -115 | quadro 3/8" | 1550 | MDTC-38 |
