Tubi

Oleodinamica

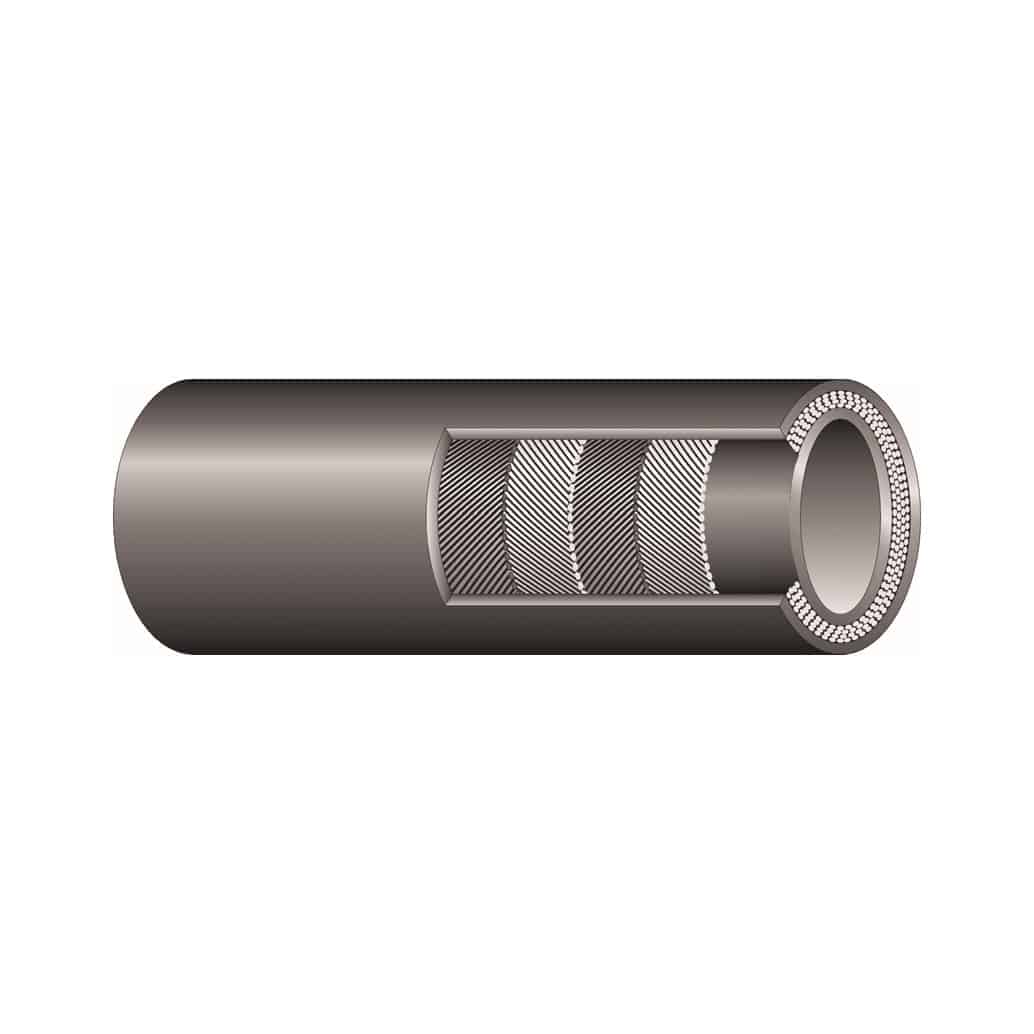

Tipo 4SH

Tubi in gomma per altissima pressione

A norma DIN 2003 4SH

Caratteristiche

IMPIEGHI: particolarmente adatto in sistemi idraulici soggetti a forti sbalzi di pressione ed in condizioni di lavoro gravoso

COSTRUZIONE: sottostrato di gomma sintetica senza giunzioni; inserzione di quattro spirali d’acciaio ad alta resistenza; copertura di gomma sintetica antiabrasiva resistente ad oli ed agenti atmosferici

TEMPERATURA DI ESERCIZIO:
da -40°C a +100°C con punte fino a +125°C

Dati tecnici

wdt_ID CODICE ARTICOLO Diam. interno pollici Diam. interno mm Diam. esterno mm Press. esercizio var. bar Press. collaudo bar Press. scoppio bar Raggio curvatura mm
1 TFG5819 3/4 19,5 32,0 420 1.008 1.680 280
2 TFG5825 1 25,4 38,0 380 912 1.520 340
3 TFG5832 1-1/4 31,8 45,2 350 780 1.400 460
4 TFG5838 1-1/2 38,1 53,5 290 696 1.160 560
5 TFG5850 2 50,8 68,0 250 600 1.000 700
Corporate

Sistema Qualità di
Dalmar certificato
ISO 9001:2015

I cambiamenti intervenuti con la nuova norma ISO 9001:2015 sono il frutto di anni di esperienza in tutto il mondo ed innovano fortemente il concetto della “Qualità” di Sistema.

Servizio KANBAN
elettronico

KanbanBOX è il servizio che Dalmar offre, da alcuni anni, ai propri clienti per supportarli
nella gestione del processo di approvvigionamento senza mai rotture di stock

Raccordi, nippli e riduzioni

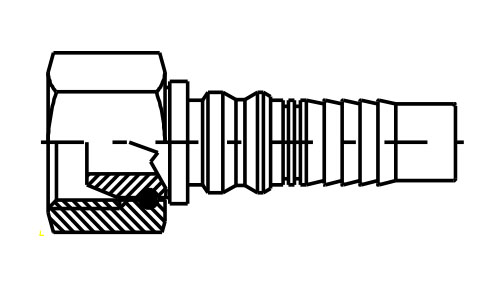

Femmina Interlock GAS 60° DKOR IL

RACCORDO
Femmina Interlock GAS 60° DKOR IL

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici) Filetto (pollici)
1 H1420811-080800 8 12.7 1/2 1/2
2 H1420812-121200 12 19 3/4 3/4
3 H1420812-161600 16 25.4 1 1
4 H1420812-202000 20 31.8 1 1/4 1 1/4
5 H1420812-242400 24 38.1 1 1/2 1 1/2
6 H1420812-323200 32 50.8 2 2

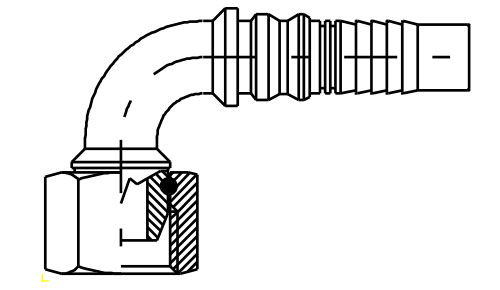

Femmina 90° Interlock DKOR 90 IL

RACCORDO
Femmina 90° Interlock DKOR 90 IL

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici) Filetto (pollici)
1 H1420892-121200 12 19 3/4 3/4
2 H1420892-161600 16 25,4 1 1
3 H1420892-202000 20 31,8 1 1/4 1 1/4
4 H1420892-242400 24 38,1 1 1/2 1 1/2
5 H1420892-323200 32 50,8 2 2

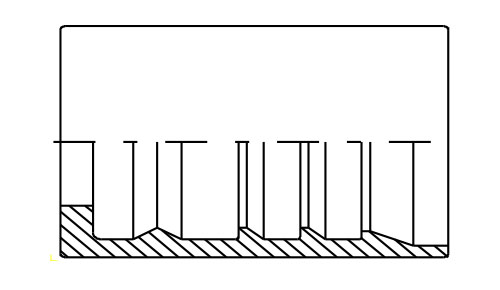

Ghiera Interlock per tubo 4SH

RACCORDO
Ghiera Interlock per tubo 4SH

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici)
1 H1400200-060000 6 9.5 3/8
2 H1400200-080000 8 12.7 1/2
3 H1400200-100000 10 15.9 5/8
4 H1400200-120000 12 19 3/4
5 H1400200-160000 16 25.4 1
6 H1400200-200000 20 31.8 1 1/4
7 H1400200-240000 24 38.1 1 1/2
8 H1400200-320000 32 50.8 2

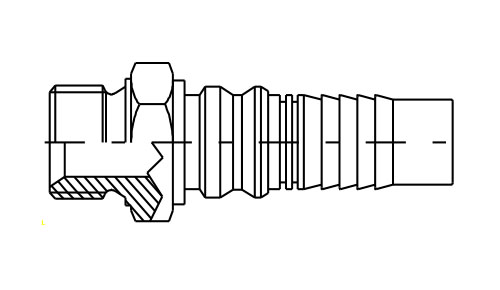

Maschio Cilindrico Interlock GAS 60°

RACCORDO
Maschio Cilindrico Interlock GAS 60°

RACCORDO – Maschio Cilindrico Interlock gas 60

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici) Filetto (pollici)
1 H1410510-121200 12 19 3/4 3/4
2 H1410510-161600 16 25.4 1 1
3 H1410510-202000 20 31.8 1 1/4 1 1/4
4 H1410510-242400 24 38.1 1 1/2 1 1/2
5 H1410510-323200 32 50.8 2 2
Maschio Cilindrico Interlock GAS 60°

RACCORDO

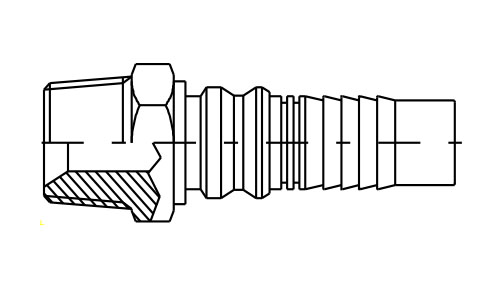

Maschio Conico Interlock GAS 60°

RACCORDO – Maschio Conico Interlock gas 60

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici) Filetto (pollici)
1 H1410710-121200 12 19 3/4 3/4
2 H1410710-161600 16 25.4 1 1
3 H1410710-202000 20 31.8 1 1/4 1 1/4

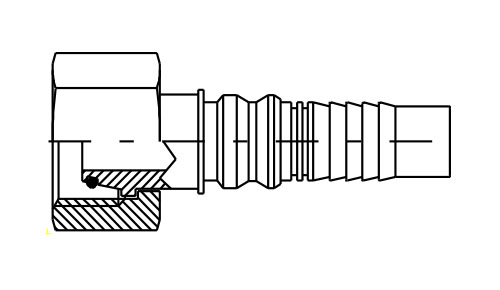

Femmina Metrica Interlock DKO S

RACCORDO
Femmina Metrica Interlock DKO S

wdt_ID Codice articolo Size Diametro Interno (mm) Diametro Interno (pollici) Filetto (pollici)
1 H1421613-082400 8 12.7 1/2 M24x1,5
2 H1421613-123600 12 19 3/4 M36x2
3 H1421613-205200 20 31.8 1 1/4 M52x2

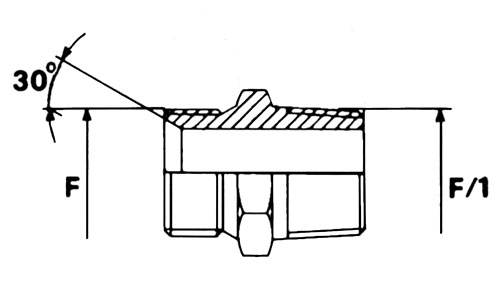

CIS/COP maschio svasato/ maschio gas conico

NIPPLO
CIS/COP maschio svasato/ maschio gas conico

wdt_ID Codice articolo F/GAS F/1 GAS Conico
1 AD00-16604 1/8″ 1/8″
2 AD00-16606 1/4″ 1/4″
3 AD00-16610 3/8″ 3/8″
4 AD00-16613 1/2″ 1/2″
5 AD00-16619 3/4″ 3/4″
6 AD00-16625 1″ 1″
7 AD00-16632 1″1/4 1″1/4
8 AD00-16640 1″1/2 1″1/2
9 AD00-16650 2″ 2″
10 AD00-16660 2″1/2 2″1/2

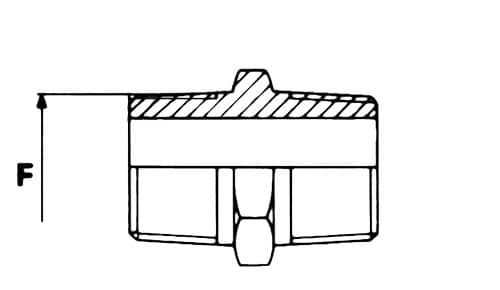

COP/COP nipplo maschio/ maschio gas conico

NIPPLO
COP/COP maschio / maschio gas conico

wdt_ID Codice articolo F/1 GAS Conico
1 AD00-16704 1/8″
2 AD00-16706 1/4″
3 AD00-16710 3/8″
4 AD00-16713 1/2″
5 AD00-16719 3/4″
6 AD00-16725 1″
7 AD00-16732 1″1/4
8 AD00-16740 1″1/2
9 AD00-16750 2″

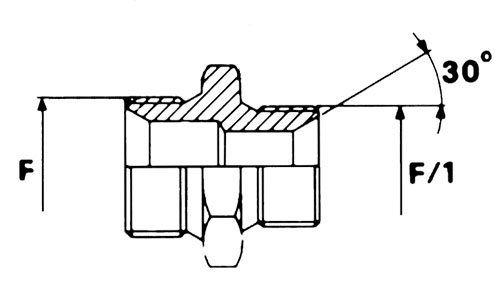

CIS/CIS nipplo riduzione maschio svasato/ maschio svasato filettatura gas

NIPPLO
CIS/CIS riduzione maschio svasato / maschio svasato filettatura gas

wdt_ID Codice articolo F/GAS F/1 GAS
1 AD00-16210-06 3/8″ 1/4″
2 AD00-16213-06 1/2″ 1/4″
3 AD00-16213-10 1/2″ 3/8″
4 AD00-16219-10 3/4″ 3/8″
5 AD00-16219-13 3/4″ 1/2″
6 AD00-16225-13 1″ 1/2″
7 AD00-16225-19 1″ 3/4″
8 AD00-16232-19 1″1/4 3/4″
9 AD00-16232-25 1″1/4 1″
10 AD00-16240-25 1″1/2 1″

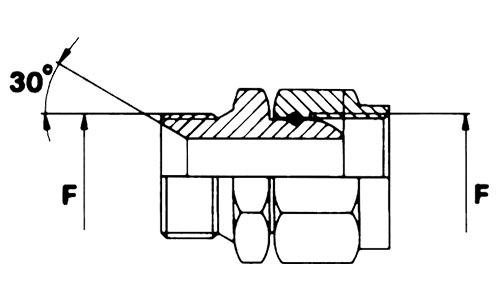

ADMFG Adattatore maschio svasato / femmina girevole gas

NIPPLO
ADMFG Adattatore maschio svasato / femmina girevole gas

wdt_ID Codice articolo F/GAS
1 AD00-20006 1/4″
2 AD00-20010 3/8″
3 AD00-20013 1/2″
4 AD00-20019 3/4″
5 AD00-20025 1″
6 AD00-20032 1″1/4
7 AD00-20040 1″1/2

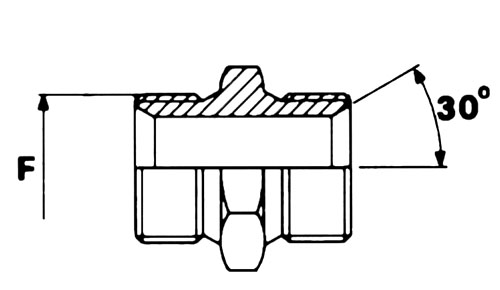

CIS/CIS maschio svasato/ maschio svasato filettatura gas

NIPPLO
CIS/CIS maschio svasato/ maschio svasato filettatura gas

wdt_ID Codice articolo F/GAS
1 AD00-16104 1/8″
2 AD00-16106 1/4″
3 AD00-16110 3/8″
4 AD00-16113 1/2″
5 AD00-16116 5/8″
6 AD00-16119 3/4″
7 AD00-16125 1″
8 AD00-16132 1″1/4
9 AD00-16140 1″1/2
10 AD00-16150 2″
