Tubi

Oleodinamica

Tipo 1SN – 1AT

Tubi in gomma per alta pressione

A norma DIN 20022 1SN EN 853 1SN

Caratteristiche

IMPIEGHI: condotte idrauliche in genere; olio grezzo, olio combustibile e lubrificanti, benzina ed acqua; le prestazioni eccedono alla norma SAE 100 R1A

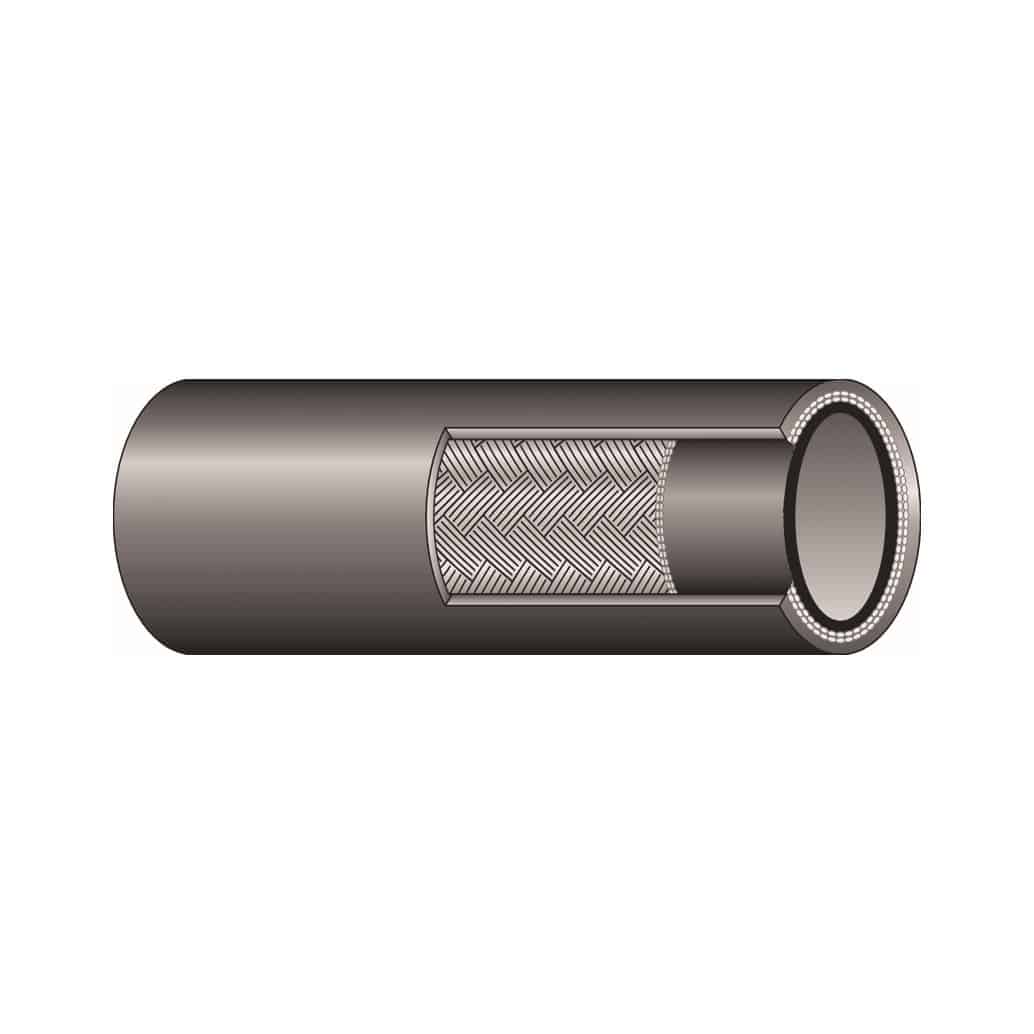

COSTRUZIONE: sottostrato di gomma sintetica senza giunzioni; inserzione di una treccia di filo d’acciaio; copertura di gomma sintetica antiabrasiva resistente ad oli ed agenti atmosferici

TEMPERATURA DI ESERCIZIO:
da -40°C a +93°C con punte fino a +120°C

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Dati tecnici

CODICE ARTICOLO	Diam. interno mm	Diam. esterno mm	Press. esercizio cost. bar	Press. esercizio var. bar	Press. collaudo bar	Press. scoppio bar	Raggio curvatura mm
1	TFG5105	4,8	11,8	400	250	500	1.000	90
2	TFG5106	6,4	13,6	360	225	450	900	100
3	TFG5108	7,9	15,0	340	215	430	850	115
4	TFG5110	9,5	17,4	288	180	360	720	130
5	TFG5113	12,7	20,8	256	160	320	640	180
6	TFG5116	15,9	23,8	208	130	260	520	200
7	TFG5119	19,0	27,8	168	105	210	420	240
8	TFG5125	25,4	35,7	140	88	176	350	300
9	TFG5132	31,8	43,8	100	63	126	250	420
10	TFG5138	38,1	50,6	80	50	100	200	500
11	TFG5150	50,8	64,0	64	40	80	160	630

Sistema Qualità di
Dalmar certificato
ISO 9001:2015

I cambiamenti intervenuti con la nuova norma ISO 9001:2015 sono il frutto di anni di esperienza in tutto il mondo ed innovano fortemente il concetto della “Qualità” di Sistema.

Servizio KANBAN
elettronico

KanbanBOX è il servizio che Dalmar offre, da alcuni anni, ai propri clienti per supportarli
nella gestione del processo di approvvigionamento senza mai rotture di stock

Raccordi, nippli e riduzioni

RACCORDO
Ghiera NON SKIVE

TABELLA TECNICA

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)
1	H1200202-040000	4	6.4	1/4
2	H1200202-050000	5	7.9	5/16
3	H1200212-060000	6	9.5	3/8
4	H1200212-080000	8	12.7	1/2
5	H1200202-100000	10	15.9	5/8
6	H1200202-120000	12	19	3/4
7	H1200202-160000	16	25.4	1
8	H1200202-200000	20	31.8	1 1/4
9	H1200202-240000	24	38.1	1 1/2
10	H1200202-320000	32	50.8	2

RACCORDO
Femmina Girevole GAS 60° DKOR

TABELLA TECNICA

Cerca:

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (pollici)
1	H1220511-030200	3	4.8	3/16	1/8
2	H1220813-030400	3	4.8	3/16	1/4
3	H1220511-040200	4	6.4	1/4	1/8
4	H1220813-040400	4	6.4	1/4	1/4
5	H1220813-040600	4	6.4	1/4	3/8
6	H1220811-050400	5	7.9	5/16	1/4
7	H1220813-050600	5	7.9	5/16	3/8
8	H1220511-05080J	5	7.9	5/16	1/2
9	H1220811-060400	6	9.5	3/8	1/4
10	H1220813-060600	6	9.5	3/8	3/8
11	H1220813-060800	6	9.5	3/8	1/2
12	H1220811-080600	8	12.7	1/2	3/8
13	H1220813-080800	8	12.7	1/2	1/2
14	H1220813-081000	8	12.7	1/2	5/8
15	H1220813-081200	8	12.7	1/2	3/4
16	H1220811-101000	10	15.9	5/8	5/8
17	H1220813-101200	10	15.9	5/8	3/4
18	H1220811-121200	12	19	3/4	3/4
19	H1220813-121600	12	19	3/4	1
20	H1220811-161600	16	25.4	1	1
21	H1220813-162000	16	25.4	1	1 1/4
22	H1220812-202000	20	31.8	1 1/4	1 1/4
23	H1220813-202400	20	31.8	1 1/4	1 1/2
24	H1220812-242400	24	38.1	1 1/2	1 1/2
25	H1220813-243200	24	38.1	1 1/2	2
26	H1220812-323200	32	50.8	2	2

RACCORDO
Femmina Girevole 90° GAS DKO R90

TABELLA TECNICA

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (pollici)
1	H1220591-030200	3	4.8	3/16	1/8
2	H1220893-030400	3	4.8	3/16	1/4
3	H1220591-040200	4	6.4	1/4	1/8
4	H1220893-040400	4	6.4	1/4	1/4
5	H1220893-040600	4	6.4	1/4	3/8
6	H1220893-050600	5	7.9	5/16	3/8
7	H1220893-060600	6	9.5	3/8	3/8
8	H1220893-060800	6	9.5	3/8	1/2
9	H1220893-080800	8	12.7	1/2	1/2
10	H1220893-081000	8	12.7	1/2	5/8
11	H1220893-081200	8	12.7	1/2	3/4
12	H1220591-100800	10	15.9	5/8	1/2
13	H1220891-101000	10	15.9	5/8	5/8
14	H1220893-101200	10	15.9	5/8	3/4
15	H1220891-121200	12	19	3/4	3/4
16	H1220893-121600	12	19	3/4	1
17	H1220891-161600	16	25.4	1	1
18	H1220893-162000	16	25.4	1	1 1/4
19	H1220892-202000	20	31.8	1 1/4	1 1/4
20	H1220893-202400	20	31.8	1 1/4	1 1/2
21	H1220892-242400	24	38.1	1 1/2	1 1/2
22	H1220893-243200	24	38.1	1 1/2	2
23	H1220892-323200	32	50.8	2	2

RACCORDO
Maschio Gas Cilindrico

TABELLA TECNICA

RACCORDO – Maschio Gas Cilindrico

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (pollici)
1	H1210510-030200	3	4.8	3/16	1/8
2	H1210510-040200	4	6.4	1/4	1/8
3	H1210510-040400	4	6.4	1/4	1/4
4	H1210510-040600	4	6.4	1/4	3/8
5	H1210510-040800	4	6.4	1/4	1/2
6	H1210510-050600	5	7.9	5/16	3/8
7	H1210510-050800	5	7.9	5/16	1/2
8	H1210510-060600	6	9.5	3/8	3/8
9	H1210510-060800	6	9.5	3/8	1/2
10	H1210510-080600	8	12.7	1/2	3/8
11	H1210510-080800	8	12.7	1/2	1/2
12	H1210510-081000	8	12.7	1/2	5/8
13	H1210510-081200	8	12.7	1/2	3/4
14	H1210510-100800	10	15.9	5/8	1/2
15	H1210510-101000	10	15.9	5/8	5/8
16	H1210510-101200	10	15.9	5/8	3/4
17	H1210510-121200	12	19	3/4	3/4
18	H1210510-121600	12	19	3/4	1
19	H1210510-161600	16	25.4	1	1
20	H1210510-162000	16	25.4	1	1 1/4
21	H1210510-202000	20	31.8	1 1/4	1 1/4
22	H1210510-242400	24	38.1	1 1/2	1 1/2
23	H1210510-323200	32	50.8	2	2

RACCORDO
Maschio Gas Conico

TABELLA TECNICA

RACCORDO – Maschio Gas Conico

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (pollici)
1	H1210710-030200	3	4.8	3/16	1/8
2	H1210710-040200	4	6.4	1/4	1/8
3	H1210710-040400	4	6.4	1/4	1/4
4	H1210710-040600	4	6.4	1/4	3/8
5	H1210710-050400	5	7.9	5/16	1/4
6	H1210710-050600	5	7.9	5/16	3/8
7	H1210710-060400	6	9.5	3/8	1/4
8	H1210710-060600	6	9.5	3/8	3/8
9	H1210710-060800	6	9.5	3/8	1/2
10	H1210710-080800	8	12.7	1/2	1/2
11	H1210710-101200	10	15.9	5/8	3/4
12	H1210710-121200	12	19	3/4	3/4
13	H1210710-121600	12	19	3/4	1
14	H1210710-161200	16	25.4	1	3/4
15	H1210710-161600	16	25.4	1	1
16	H1210710-202000	20	31.8	1 1/4	1 1/4
17	H1210710-242400	24	38.1	1 1/2	1 1/2
18	H1210710-323200	32	50.8	2	2

RACCORDO
Femmina Girevole Metrica DKO S

TABELLA TECNICA

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (mm)
1	H1221613-031600	3	4.8	3/16	M16x1,5
2	H1221613-041400	4	6.4	1/4	M14x1,5
3	H1221613-041600	4	6.4	1/4	M16x1,5
4	H1221613-041800	4	6.4	1/4	M18x1,5
5	H1221613-051800	5	7.9	5/16	M18x1,5
6	H1221613-052000	5	7.9	5/16	M20x1,5
7	H1221613-061800	6	9.5	3/8	M18x1,5
8	H1221613-062000	6	9.5	3/8	M20x1,5
9	H1221613-062200	6	9.5	3/8	M22x1,5
10	H1221613-082400	8	12.7	1/2	M24x1,5
11	H1221613-103000	10	15.9	5/8	M30x2
12	H1221613-123000	12	19	3/4	M30x2
13	H1221613-123600	12	19	3/4	M36x2
14	H1221613-163600	16	25.4	1	M36x2
15	H1221613-164200	16	25.4	1	M42x2
16	H1221613-204200	20	31.8	1 1/4	M42x2
17	H1221613-205200	20	31.8	1 1/4	M52x2
18	H1221613-245200	24	38.1	1 1/2	M52x2

RACCORDO
Femmina Girevole Metrica DKO L

TABELLA TECNICA

Codice articolo	Size	Diametro Interno (mm)	Diametro Interno (pollici)	Filetto (mm)
1	H1221513-031200	3	4.8	3/16	M12x1,5
2	H1221513-031400	3	4.8	3/16	M14x1,5
3	H1221512-041200	4	6.4	1/4	M12x1,5
4	H1221513-041400	4	6.4	1/4	M14x1,5
5	H1221513-041600	4	6.4	1/4	M16x1,5
6	H1221513-051600	5	7.9	5/16	M16x1,5
7	H1221513-051800	5	7.9	5/16	M18x1,5
8	H1221513-061600	6	9.5	3/8	M16x1,5
9	H1221513-061800	6	9.5	3/8	M18x1,5
10	H1221513-062200	6	9.5	3/8	M22x1,5
11	H1221513-082200	8	12.7	1/2	M22x1,5
12	H1221513-082600	8	12.7	1/2	M26x1,5
13	H1221513-102600	10	12.7	5/8	M26x1,5
14	H1221513-123000	12	15.9	3/4	M30x2
15	H1221513-163600	16	15.9	1	M36x2
16	H1221513-164500	10	19	5/8	M45x2
17	H1221513-204500	20	25.4	1 1/4	M45x2
18	H1221513-245200	24	31.8	1 1/2	M52x2
19	H1221513-081800	8	38.1	1/2	M18x1,5

NIPPLO
CIS/COP maschio svasato/ maschio gas conico

TABELLA TECNICA

Codice articolo	F/GAS	F/1 GAS Conico
1	AD00-16604	1/8″	1/8″
2	AD00-16606	1/4″	1/4″
3	AD00-16610	3/8″	3/8″
4	AD00-16613	1/2″	1/2″
5	AD00-16619	3/4″	3/4″
6	AD00-16625	1″	1″
7	AD00-16632	1″1/4	1″1/4
8	AD00-16640	1″1/2	1″1/2
9	AD00-16650	2″	2″
10	AD00-16660	2″1/2	2″1/2
11	AD00-16670	3″	3″

NIPPLO
COP/COP maschio / maschio gas conico

TABELLA TECNICA

Visualizza

elementi

Codice articolo	F/1 GAS Conico
1	AD00-16704	1/8″
2	AD00-16706	1/4″
3	AD00-16710	3/8″
4	AD00-16713	1/2″
5	AD00-16719	3/4″
6	AD00-16725	1″
7	AD00-16732	1″1/4
8	AD00-16740	1″1/2
9	AD00-16750	2″

NIPPLO
CIS/CIS riduzione maschio svasato / maschio svasato filettatura gas

TABELLA TECNICA

Codice articolo	F/GAS	F/1 GAS
1	AD00-16210-06	3/8″	1/4″
2	AD00-16213-06	1/2″	1/4″
3	AD00-16213-10	1/2″	3/8″
4	AD00-16219-10	3/4″	3/8″
5	AD00-16219-13	3/4″	1/2″
6	AD00-16225-13	1″	1/2″
7	AD00-16225-19	1″	3/4″
8	AD00-16232-19	1″1/4	3/4″
9	AD00-16232-25	1″1/4	1″
10	AD00-16240-25	1″1/2	1″
11	AD00-16240-32	1″1/2	1″1/4
12	AD00-16250-40	2″	1″1/2

NIPPLO
ADMFG Adattatore maschio svasato / femmina girevole gas

TABELLA TECNICA

Codice articolo	F/GAS
1	AD00-20006	1/4″
2	AD00-20010	3/8″
3	AD00-20013	1/2″
4	AD00-20019	3/4″
5	AD00-20025	1″
6	AD00-20032	1″1/4
7	AD00-20040	1″1/2

NIPPLO
CIS/CIS maschio svasato/ maschio svasato filettatura gas

TABELLA TECNICA

Codice articolo	F/GAS
1	AD00-16104	1/8″
2	AD00-16106	1/4″
3	AD00-16110	3/8″
4	AD00-16113	1/2″
5	AD00-16116	5/8″
6	AD00-16119	3/4″
7	AD00-16125	1″
8	AD00-16132	1″1/4
9	AD00-16140	1″1/2
10	AD00-16150	2″
11	AD00-16160	2″1/2
12	AD00-16170	3″
