STABIFLEX Supporti antivibranti

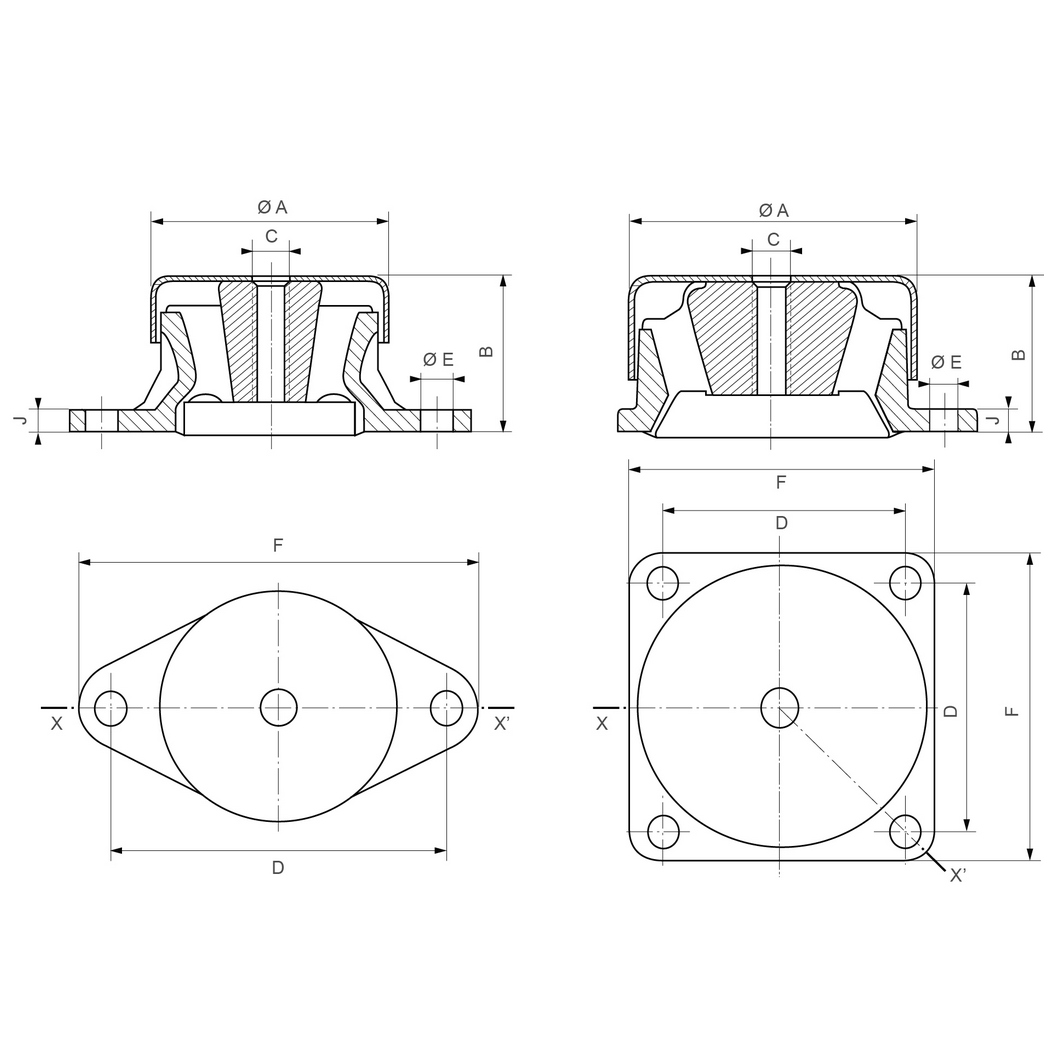

I supporti antivibranti Stabiflex sono costituiti da un anello in gomma vulcanizzato a 2 armature metalliche di forma tronco-conica: armatura interna con foro maschiato e quella esterna con base quadrata (4 fori) o base losanga (2 fori).
L’antivibrante Stabiflex ha una elasticità assiale da due a tre volte superiore a quella radiale, mentre la gomma lavora contemporanemanete a taglio e a compressione.
La disponibilità di tre durezze della gomma per i 5 modelli esistenti permette la scelta ottimale del supporto in funzione del carico e della frequenza da isolare. Si consiglia di montare il supporto antivibrante in modo tale che il loro asse sia parallelo alla direzione della vibrazione principale.

Caratteristiche

APPLICAZIONE: Gruppi elettrogeni, cabine elettriche, ascensori, macchine utensili

Dati tecnici

wdt_ID MODELLO CODICE ARTICOLO CARICO STATICO DUREZZA (Sh A) FRECCIA MAX (mm) Ø A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) J (mm) PESO (gr)
1 BASE LOSANGA 53060345PV 10 - 42 45 3,5 69 41 M12 98 9 114 6 250
2 BASE LOSANGA 53060360PV 15 - 60 60 3 69 41 M12 98 9 114 6 250
3 BASE LOSANGA 53061345PV 20 - 93 45 3,5 84 51 M12 115 11 137 7 450
4 BASE LOSANGA 53060375PV 30 - 125 75 4 69 41 M12 98 9 114 6 250
5 BASE LOSANGA 53061360PV 40 - 165 60 3,5 84 51 M12 115 11 137 7 450
6 BASE LOSANGA 53061375PV 65 - 260 75 3 84 51 M12 115 11 137 7 450
7 BASE QUADRA 53062245PV 50 - 210 45 5 100 52 M12 90 11 114 7 1.000
8 BASE QUADRA 53062260PV 65 - 275 60 4,5 100 52 M12 90 11 114 7 1.000
9 BASE QUADRA 53062275PV 95 - 380 75 3,5 100 52 M12 90 11 114 7 1.000
10 BASE QUADRA 53064245PV 110 - 450 45 8 100 52 M12 90 11 114 7 1.000
