546 – Supporto antivibrante a campana con antistrappo

Base quadrata – carico fino a 5.556 daN

Gli antivibranti a CAMPANA CON ANTISTRAPPO, costituiti da due armature in acciaio zincato con interposto un’anima in gomma naturale, sono progettati per applicazioni dinamiche in grado di supportare carichi elevati nelle tre direzioni, con cedimenti molto limitati.
In situazioni normali di velocità di circa 1600 giri/minuto, la nostra serie raggiunge un grado di isolamento del 74-85%. Grazie alla struttura antistrappo con aggancio elastico, gli antivibranti a campana, garantiscono un’elevata resistenza e sicurezza anche quando impiegati in attrezzature mobili.

Caratteristiche

MATERIALE MESCOLA: Gomma Naturale

MATERIALE STRUTTURA METALLICA: Acciaio Zincato

DUREZZA GOMMA: 60 Sh (personalizzabili)

APPLICAZIONE: Applicazioni statiche e dinamiche – generatori di corrente, supporti per motore, per macchinari, navale, escavatori, compattatori, asfaltatrici ed agricoltura.

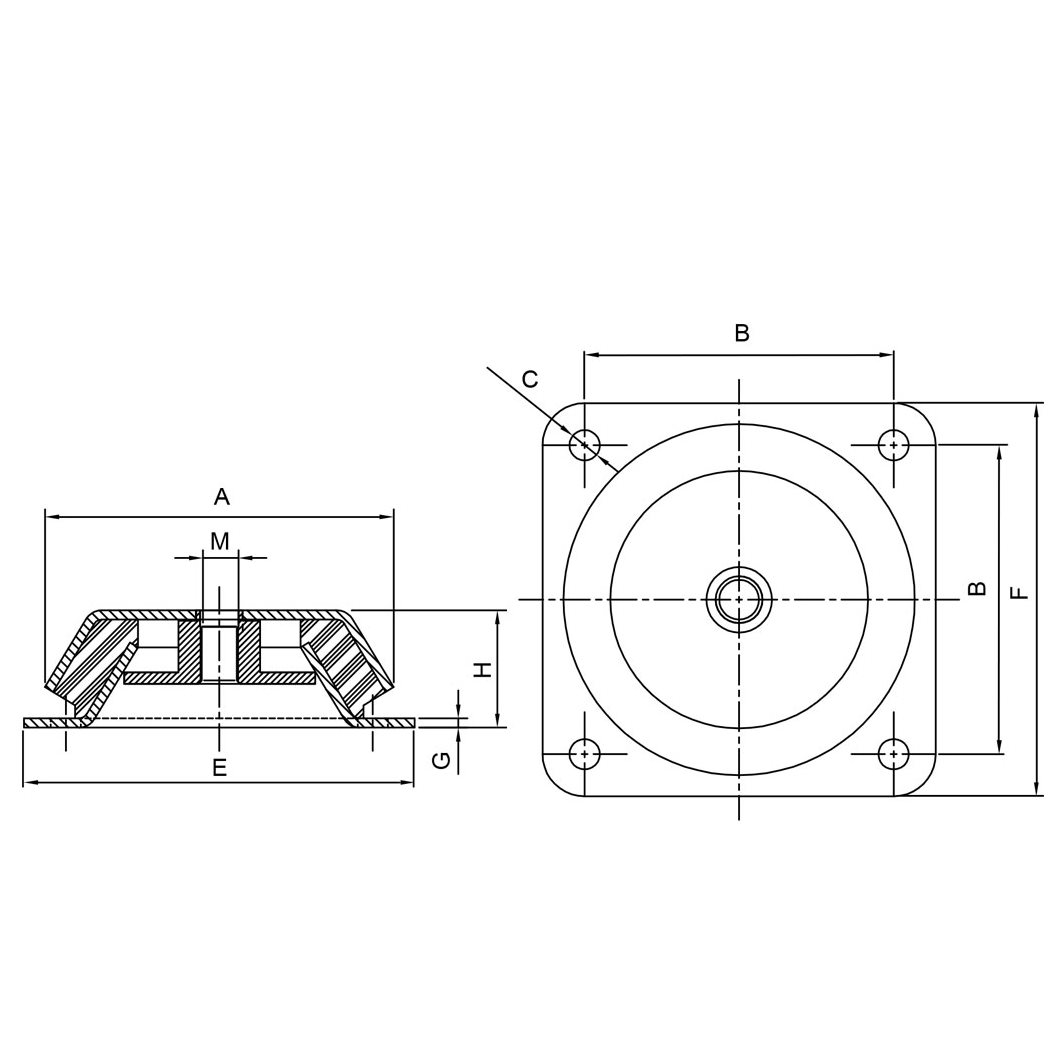

Dati tecnici

B
wdt_ID CODICE ARTICOLO A B C H E F G M Freccia (mm) DUREZZA (SH A) Carico max statico (daN)
46 546132514516NI 150 132x132 13 51 168 168 4 M16 4 45 1.800
47 546132516016NI 150 132x132 13 51 168 168 4 M16 4 60 2.500
48 546132517016NI 150 132x132 13 51 168 168 4 M16 4 70 3.825
49 546132514520NI 150 132x132 13 51 168 168 4 M20 4 45 1.800
50 546132516020NI 150 132x132 13 51 168 168 4 M20 4 60 2.500
51 546132517020NI 150 132x132 13 51 168 168 4 M20 4 70 3.825
52 546150634520NI 175 150x150 13 63 181 181 4 M20 7 45 3.461
53 546150636020NI 175 150x150 13 63 181 181 4 M20 7 60 4.655
54 546150637020NI 175 150x150 13 63 181 181 4 M20 7 70 5.556
55 546150634516NI 175 150x150 13 63 181 181 4 M16 7 45 3.461
